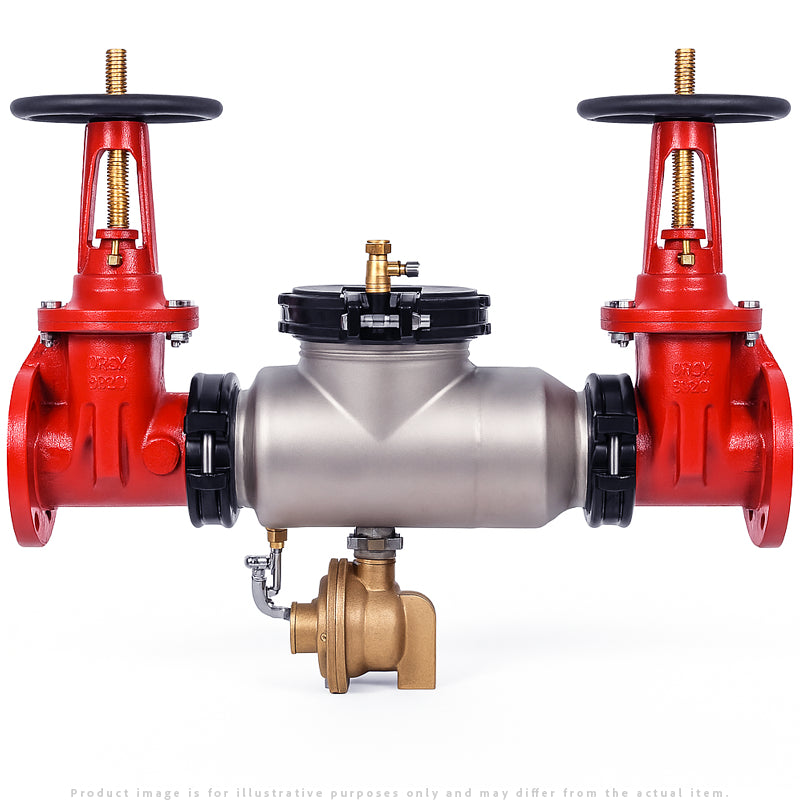

Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Preventor de reflujo Cuerpo de acero inoxidable OS&Y Sin plomo Especificación de ingeniería: El conjunto de prevención de reflujo del principio de presión reducida deberá estar certificado según NSF/ANSI 372, ASSE® Listed 1013 y se suministrará con válvulas de compuerta de puerto completo, vástago abierto y yugo (OS&Y). El cuerpo principal y la cubierta de acceso serán de acero inoxidable 304L, el anillo del asiento y la válvula de retención serán NORYL™, el vástago será de acero inoxidable (ASTM A 276) y el asiento Los elastómeros del disco deben ser EPDM. Los controles y la válvula de alivio deben ser accesibles para mantenimiento sin retirar el dispositivo de la línea. El conjunto de prevención de contraflujo del principio de presión reducida debe ser un modelo WILKINS 375ASTOSY.
Características y beneficios:
| Longitud de instalación corta para instalación en espacios pequeños | Características de flujo mejoradas, lo que permite la instalación en sistemas de baja presión. |
| Disponible como 300ASTR para reemplazos/reequipamiento de contraflujo | Resistente a la corrosión |
| Cumple con la ley sin plomo |
Solicitud:
Diseñado para instalación en líneas de agua potable para proteger contra el retrosifonaje y la contrapresión del agua contaminada en el suministro de agua potable. El modelo 375AST brinda protección donde existe un riesgo potencial para la salud. Ideal para usar donde se requieren válvulas sin plomo*.
Cumplimiento de estándares (horizontal y vertical):
- Listado ASSE® 1013
- Cumple con AWWA C511 (solo con puertas) y C550
- Aprobado por FM®
- Clasificado UL®
- Clasificado C-UL®
- Certificado CSA®
- Listado por IAPMO®
- Aprobado por la Fundación para el Control de Conexiones Cruzadas y la Investigación Hidráulica de la Universidad del Sur de California.
- Listado por NSF®, estándar 61, anexo G*
- Certificado según NSF/ANSI 372* por IAPMO R&T *(CONTENIDO DE PLOMO PROMEDIO PONDERADO MÁXIMO DEL 0,25 %).
Materiales:
- Cuerpo de válvula principal = Acero inoxidable 304L
- Cubiertas de acceso = Acero inoxidable 304L
- Recubrimientos = Acabado epoxi electrostático aprobado por la FDA
- Partes internas = Acero inoxidable, Serie 300, NORYL™, Listado NSF
- Sujetadores y resortes = Acero inoxidable, Serie 300
- Anillos de sello = EPDM (aprobado por la FDA)
- Juntas tóricas = Buna nitrilo (aprobado por la FDA)
- Línea de detección = Acero inoxidable, manguera trenzada
Características:
- Tamaños: 2 1/2", 3", 4", 6", 8", 10"
- Presión máxima de trabajo del agua = 175 PSI
- Temperatura máxima de trabajo del agua = 140 °F
- Presión de prueba hidrostática = 350 PSI
- Conexiones finales
- (Ranurado para tubería de acero) AWWA C606
- (Bridada) ANSI B16.1 Clase 125
Instalación típica:
Los códigos locales regirán los requisitos de instalación. A menos que se especifique lo contrario, el conjunto debe montarse a un mínimo de 12" (305 mm) y un máximo de 30" (762 mm) por encima de los drenajes adecuados con suficiente espacio lateral para pruebas y mantenimiento. La instalación se realizará de manera que ninguna parte de la unidad pueda quedar sumergida.
Documentación técnica:
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable OS&Y Sin plomo Presentación de especificaciones: Haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable OS&Y Instrucciones de instalación y mantenimiento sin plomo: Haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable OS&Y Piezas de reparación sin plomo: haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable OS&Y Modelos BIM/3D sin plomo y dibujos DXF 2D: haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable Válvula de alivio sin plomo OS&Y Tabla de tasas de descarga: haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable Folleto OS&Y sin plomo : haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable OS&Y Folleto sin plomo: haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable Folleto de obras sanitarias sin plomo OS&Y: haga clic aquí.
Zurn Wilkins 4-375ASTOSY Conjunto de principio de presión reducida (RP) de 4" Cuerpo de acero inoxidable Folleto de obras sanitarias sin plomo OS&Y: haga clic aquí.
Vídeo de reparación de Zurn Wilkins 4-375ASTOSY 4":
Video de mantenimiento de Zurn Wilkins 4-375ASTOSY 4":
Zurn Wilkins 4-375ASTOSY 4", ¿Por qué Zurn Wilkins lo llama video de verificación compuesta?
Vídeo sobre avances tecnológicos en acero inoxidable de Zurn Wilkins 4-375ASTOSY de 4":
Zurn Wilkins 4-375ASTOSY Extracción de control compuesto de 4":
Vídeo de descarga de la válvula de alivio del principio de presión reducida de Zurn Wilkins 4-375ASTOSY de 4":
